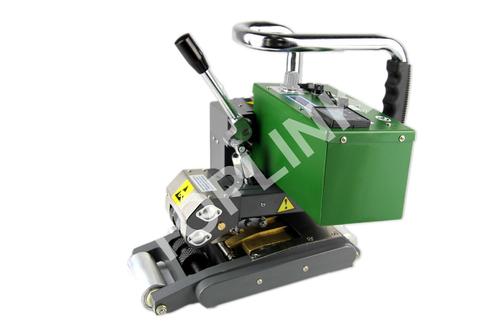

土工膜焊接机的操作方法

土适用于各种土工膜（防水板）的焊接施工，包括：HDPE、LDPE、PE、PVC、EVA等材质。可用于隧道、水利、人工湖、养殖池、污水处理、工矿尾矿等的防水防渗工程。

一、焊接前需要掌握的有关膜的信息：膜的厚）；膜材的种类：HDPE、LDPE、PE、PVC、EVA等材质；膜的结构类型：光膜、一布一膜、两布一膜；膜的表面粗糙情况：光面膜和毛面膜。

二、根据膜的有关信息，再对土工膜焊接机的细节部分进行选择和调整：

1）如果膜是厚膜，则调整铜锲刀离开上下压轮一些；如果是薄膜，土工膜焊接机将铜锲刀往上下压轮方向插紧一点。当然让生产厂家来调整是铜锲刀位置是比较稳妥的。

2）如果膜材是PE膜（包括LDPE、HDPE、PE），则施工的工作设定温度可以调高一些，达到320度-350度；如果是EVA、PVC等材质，温度可以适当降低一点，300度左右焊接效果就很理想；

当然如果施工经验非常丰富，允许在同等情况下适当提高工作温度，并相应的提高爬行速度，以提高工作效率。

3）膜面如果是毛面，则可能存在焊接效果不理想的情况，这是因为两片毛面膜材熔化后，粘结的接触面积会比正常光面的小很多，这需要对上下压轮进行处理，土工膜焊接机如果出现这种情况，请与生产厂家联系，

厂家会给你配上特殊处理过的上下压轮，并会指导使用者适当调高压轮的压合力。

4）如果膜的结构类型是两布一膜，而且底层的布也要求缝合上，则膜的铺设方法就与光膜等的简单铺设有所区别，铺设时选择反面铺设法是更好的选择。具体的铺设办法，可以向生产厂家咨询。

三、由于施工地点的环境温度、湿度、位置等因素，膜的不同材质，以及操作者的熟练程度，都对焊接参数的设定有着很大的影响，所以我们要求操作者在正式施工之前，对膜进行试焊。根据试焊结果，

基本上就能判断出施工现场的理想焊接温度和速度了。当然，经验丰富的操作人员，会在施工过程中，适当调高焊接温度，并相应的提高爬行速度，以提高工作效率。但如果操作不熟练，速度加快的话，稍有不慎，

容易焊穿膜片。检测试焊效果，一定要等到膜片完全冷却后，再做相应的试验，做抗拉试验或者充气试验。冷却时间至少在十五分钟以上，有的膜甚至要等上半个小时以上。

四、施工的首步是铺膜。我们建议膜的铺设顺序是准备焊接哪一块再去铺设那一块，较好别一次性全部铺下，再来施工。因为膜片铺好没焊，焊接部位容易沾上尘土污水等，甚至可能被踩破，不利于材料保护。

有的膜片采用反面焊接法，则焊接时两片膜还要重新搬动成重叠式的；如果是厚重的膜，土工膜焊接机焊接时还要堆成折叠式的，方便焊接时操作人员边焊边调整。

五、开始焊接。首先将焊接机接上电源，注意要用三芯的电源线，并确保正确接地，以保证操作人员的人身安全。接着，检查铜锲刀的位置，确保铜锲刀是在打开的位置，严禁在胶轮压合的状态下打开焊接机电源开关，进行加热加速

福州杰因特塑料焊接设备有限公司专业从事磁焊枪,土工膜焊接机,爬焊机,热风焊枪等焊接设备，若有相关方面的需要，欢迎咨询我们！

以上就是福州杰因特塑料焊接设备有限公司总结的内容，希望对大家有所帮助！

磁焊枪：http://www.cihanqiang.com/zixundongtai/list-847-cn.html

热风：http://www.qiangli0769.com/web/mf44/gd/index.html,http://www.szwellre.com/

土工膜：http://www.pahanji.cn，czyibo.com/info/11985.html，www.haotugongbu.com/

磁焊枪：http://omg-roofing.com.cn

爬焊机：http://www.wzwfkj.com
