超声波点焊机

来源:http://www.fjjit.com/product645009.html 发布时间:2020-11-09 18:06:44

超声波点焊机使用说明书





福州杰因特塑料焊接设备有限公司


超声波点焊机注意事项

1. 使用前请仔细阅读本说明书,以便正确使用本设备,并保留以备参考。

2. 注意危险,在拆开本设备时请确认已拔掉插头!

3. 不正确的使用本设备将造成火灾及烫伤!

4. 本设备上的电压(220V)必须与插头上主电压相同,供给电压不能超过本设备额定电压的±10%。

5. 基于对使用者保护的原则,请在电源处安装漏电及电量过载保护装置。

6. 焊头长时间工作后会发烫,请勿触摸,谨防烫伤。

7. 请严防本设备受潮。

8. 操作时请专注。


一、 超声波点焊机概述

新款超声波点焊机是我公司在第1代模拟式超声波点焊机的基础上,引进国外先进技术,精心研制的一系列新型全数字式大功率可调频的超声波点焊机,其技术指标均达到或超过国内外同类产品。主要组件(CPU等电子元件、换能器、振幅杆等)均选用进口或国产名牌产品,性能稳定,寿命长,功率强劲;整机体积小,重量轻,结构合理,操作方便,调节简单,工作效率高,应用广泛,是对各种热塑性塑料进行手动点焊焊接加工的理想工具。

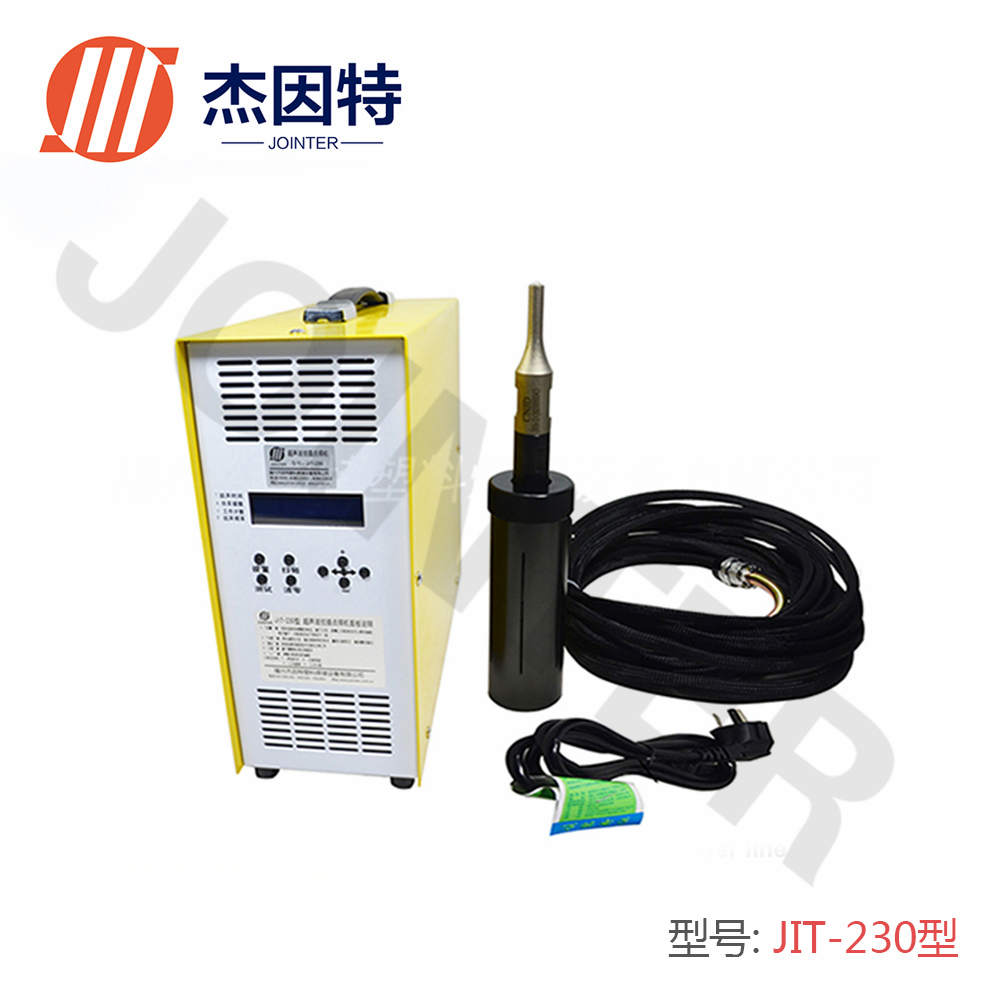

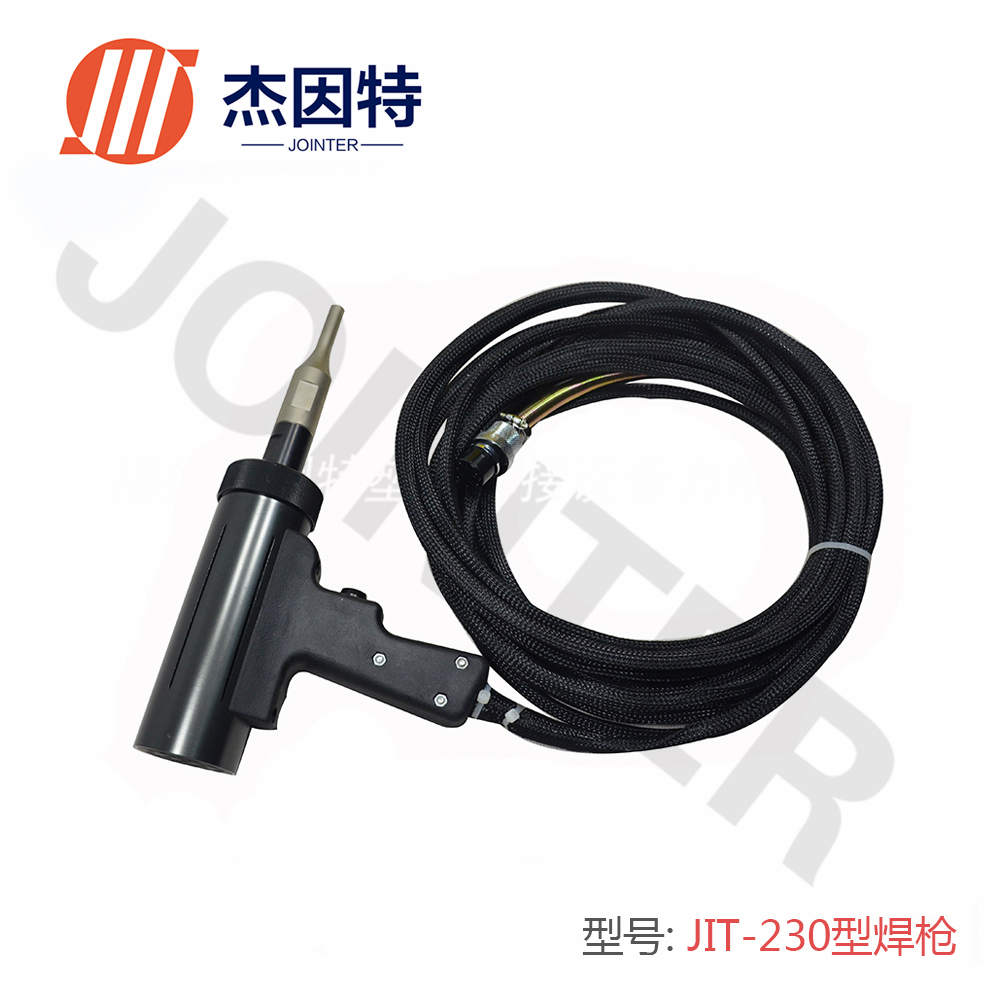

手持式的焊接手柄,重量轻,外观漂亮大方;操作方便,噪音轻微,环保无污染;焊接时间短,效率高,效果精美;能匹配多种焊接工具头;标配的工具头,有独特的肩部设计,能比较大限度防止焊穿膜材;长达十米的带耐磨护套管的电线,保证足够大的施工半径;

主机体积小,重量轻,仅重5.8Kg;操作方便,轻触式按键设计,每个按键各司其职,方便操作人员操作;充足的散热设计,大大延长主机寿命;手动扫频设计,能确保工具头在磨损的情况下,还能发挥出致大振幅。

适用的焊接材质:各种热塑性塑料HDPE、PP、PVDF、PVC、EVA等,尤其是隧道防水板比计较能发挥其特点。

更换不同的工具头,能适用于其他行业的塑料点焊使用。


二、 超声波点焊机技术参数

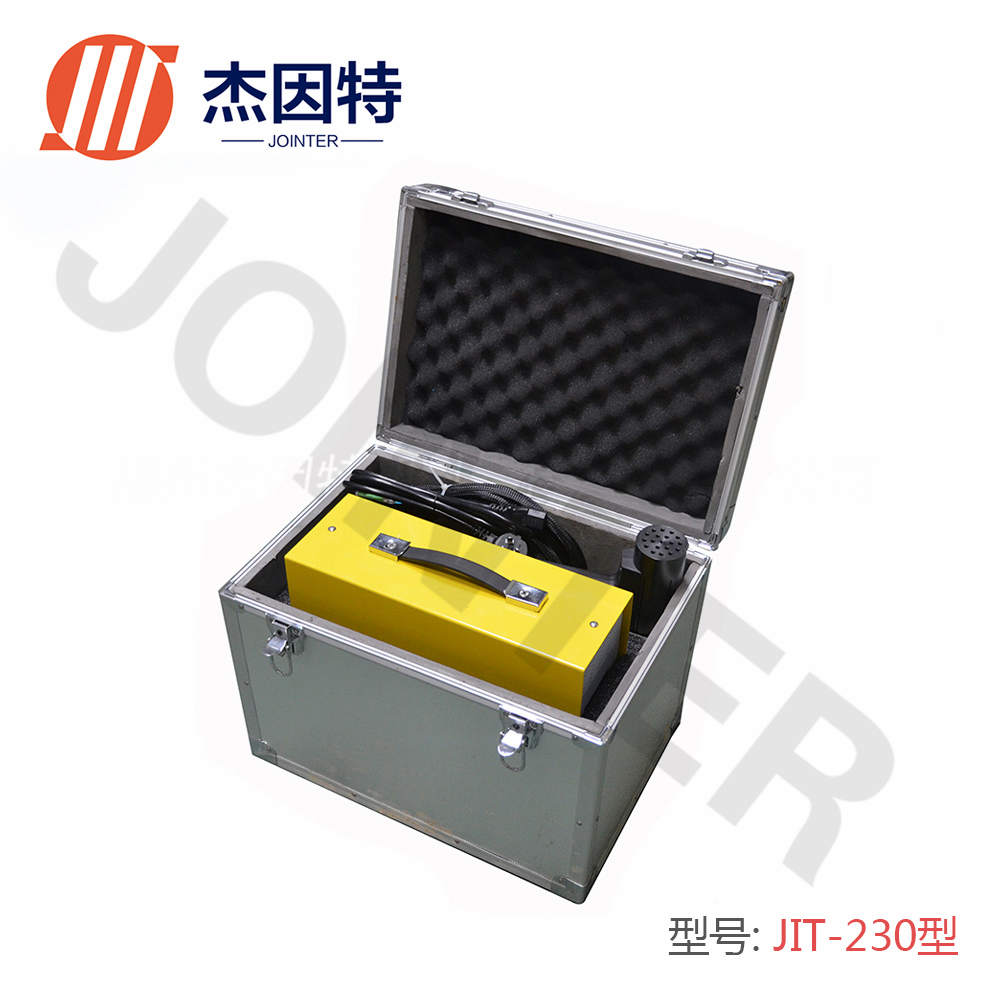

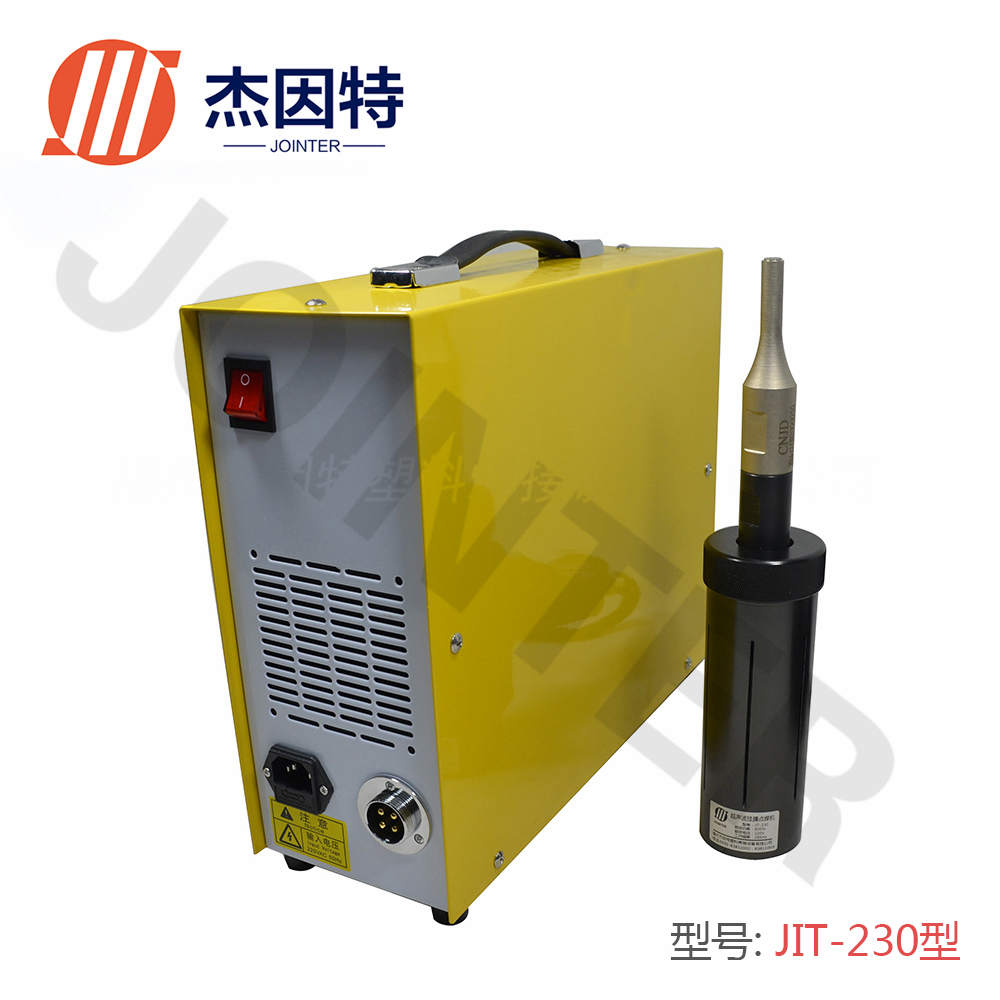

产品型号:JIT-230

产品名称:超声波挂膜点焊机

额定电压:220V/50Hz

额定功率:900W

输出频率:28KHz

手柄款式:手持式

焊点直径:Φ8mm--Φ12mm

调频方式:手动扫频

电线长度:10m

主机重量:5.8Kg

手柄重量:1.8Kg(含电线重量)

外箱尺寸:450mm×320mm×360mm

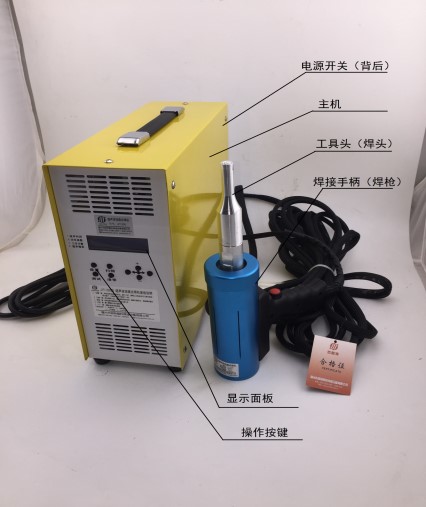

三、 超声波点焊机主要部件及名称

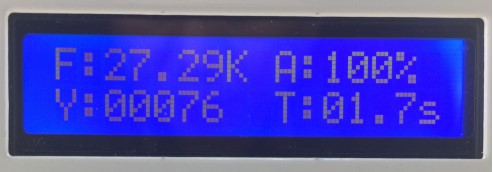

超声波点焊机面板说明:

F表示:工作频率;A表示:工作效能;Y表示:操作计数;T表示:工作时长

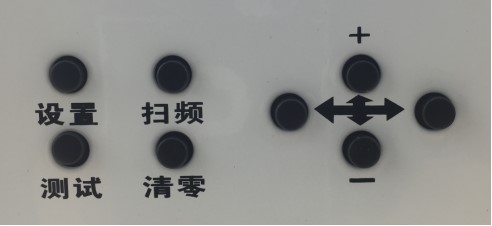

超声波点焊机按键说明:

“设置”:选择需要调整的条目(主要是时长T的数值)

“扫频”:自动获得新比较准确的工作频率;

“测试”检查工具手柄是否能正常操作;

“清零”:操作计数值清零;

“+/-”:增加或者减少闪烁的可调节参数的数值;

“←/→”:选择需要调整的条目;


四、 超声波点焊机操作方法

1. 预备阶段:插上主电源插头,装好手柄连接电线的航空插头,检查焊接工具头是否拧紧,打开主机背后的船型开关。

2. 工作阶段:首先,请按“扫频”键,获得准确的工作频率;检查显示屏上“T”的工作时长数值,看是否需要调整。如需调整时长,按下“设置”键,屏幕上时长T的数值闪烁,再按“+/-”键增加或者减少数值。

其次,操作助手铺设好防水板,将待焊接部位和预埋的热熔垫片压紧,再将手持式焊接手柄的焊接工具头顶紧待焊接部位,扣动扳机,这时焊接工具头发出超声波;操作者向焊接工具头和热熔垫片施加一定的压力,压力大小需要操作者人为掌握。(压力太大会造成焊接点焊穿;压力太小会造成虚焊)。当焊接时长结束后,超声波自动停止。

然后,检测焊点是否牢固,有没焊穿或者虚焊。如果有,立即在旁边补焊;如果焊点牢固,则进入下一个焊点,重复焊接操作。

3. 焊接完毕:擦拭干净焊接工具头表面和电源线,小心取下航空插头,收拾好电线,将机器原样装箱,妥善保管好机器。

4. 注意:严禁将焊接工具头用于敲击、撬动硬物等非正常操作!焊接工具头缺损、弯曲、变形等,都会影响超声波频率的输出。


五、超声波点焊机产品保修

1. 本焊机自发货之日起:主机保修期为六个月,焊接工具头保修一个月。工具头如有砸痕撬痕,无法保修。

2. 用户收到机器后应立即检查机器是否完好,二日内若无回音,视为完整,通过验收。

3. 对于下列情况造成的损坏,不予保修:

a) 用户没有及时向本公司报告产品使用中遇到的问题或者没有按照要求及时采取措施导致严重损坏的;

b) 用户故意损坏或过载使用的;

c) 用户未经制造商许可擅自进行拆卸、维修保养工作的;

d) 用户未经制造商许可自行改装或加装附件的;

e) 用户未按说明书上的规定进行操作的;

f) 焊接手柄和焊接工具头非本公司售出的产品。

4. 正常的磨损和损耗不予保修。

5. 不可抗拒力(雷击、洪水、火灾、意外事件等非制造商的原因)所导致的损坏,不作保修承诺。

6. 上诉所列各条款,保修期过后,自行失效。

六、 超声波点焊机维修与服务

1. 本公司负责对售出的产品进行维修。

2. 本公司负责向客户提供技术培训。

3. 解释权归本公司所有。

七、超声波点焊机常见故障及排除:

现象描述

可能性故障分析

故障排除

开关灯不亮

供电插座不通电

检查维修供电插座,并确保电箱正确接地

电源线内断

检查并确定内断点,重新接线;或更换新电源线

保险丝熔断

打开插头旁保险丝盒,更换新保险丝

显示屏不亮

无输入电压

详见“开关灯不亮”的检查和排查

显示屏故障

返厂更换显示屏

主机电路板故障

返厂维修主机

扣动扳机无超声波

焊接工具头未旋紧

用两付扳手配合,旋紧焊接工具头

输出频率偏差

按“扫频”键,重新自动获得正确的输出频率

焊接手柄扳机损坏

拆开焊接手柄,更换扳机按钮;或返厂维修

手柄电线内断

用万用表检查手柄电线,找出断点,重新接线

航空插头松动脱落

重新旋紧插头,或者更换新插头,并检查接线

换能器故障

返厂维修,或者重新购买新的操作手柄和工具头

主机电路板故障

返厂维修主机

出风口堵塞,热风回灌

清理出风口异物

熔化温度不足,电机阻力大

适当增大热风温度,减小电机阻力
