• 15280091221
    15280091221

  • 福州杰因特塑料焊接设备有限公司
    全国咨询热线

土工膜焊接机解析复合土工膜的施工技术规范

来源:http://www.fjjit.com/news497595.html 发布时间:2020-06-22 00:00:00

今天,福州杰因特塑料焊接设备有限公司土工膜焊接机的小编为大家带来复合土工膜的施工技术规范:

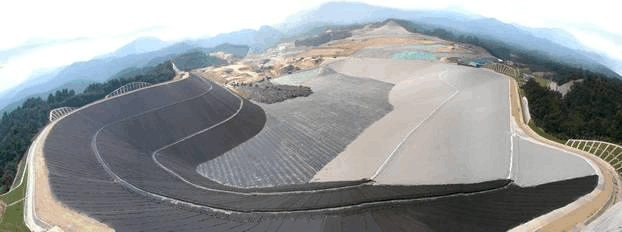

一.材料选取与工程做法

1. 材料准备:采购的复合土工膜的性能指标符合复合土工膜国家的技术标准:GB/T,国家标准对各种规格复合土工膜有具体的参数要求。

二.施工条件

1.基底准备:

1)土工膜焊接机的小编提醒您,检查并确认基础支撑层已具备铺设复合土工膜的条件。基面应干燥(含水率应控制在15%以下)压实(密实均匀,压实系数≥0.95)。表面平整、无裂痕、无泥泞、无洼陷、坡度均匀一致,铺膜内的平直度应平缓变化,阴阳角处圆滑。

2)清扫土工膜铺设面,不能有尖锐物,石块、铁丝、木棒等,土工膜焊接机的小编提醒您,防渗范围内的草皮,树根要清除,对于杂草要喷洒灭草剂。

2.铺设前准备工作:

1)下料分析,合理裁剪。

2)检查复合土工膜的外观,记录并修补损伤、孔洞等缺陷;

3)做试验段,确定焊接温度,速度等施工工艺参数。

4)在铺复合土工膜前用压路机静压两边收面。

3. 每个施工的技术人员需要配备的主要劳动力:机械工1人(负责吊送复合土工膜)、放线工1人、电工1人、辅助普工5-6人(可随工程进度调整)。

三.施工流程

基层处理—土工合成材料铺放—搭接处理—检查验收—回填

四. 施工方法

1.基层处理

1) 铺放复合土工膜的基层应平整,局部高差不大于50㎜。土工膜焊接机的小编提醒您,清除树根、草根及硬物,避免损伤破坏复合土工膜。

2.复合土工膜材料铺放

1)首先应检查材料有无损伤破坏。

2)复合土工膜须按其主要受力方向铺放,同时不要拉得太紧,应留有一定伸缩量,以适应基体变形。。

3)铺放时应用人工拉紧,没有折皱,且紧贴下承层。土工膜焊接机的小编提醒您,应随铺随及时压固,以免被风掀起。不能在有积水或下雨时施工,当天铺设的膨润土垫上必须覆盖回填土。

4)复合土工膜铺放时,两端须有富余量。富余量每端不小于1000㎜,且应按设计要求加以固定。

5)复合土工膜两边均预留一定宽度的PE膜与PET织物不粘合层(即甩边),铺设时,要调整好每个单元复合土工膜走向,以便于两个单元复合土工膜的焊接。

6)对于铺设好的复合土工膜,边缘接缝处要求不能有油污,水份,尘土等。

7)焊接前要调整好接缝处两幅边PE单膜,使之搭接一定的宽度,搭接宽度一般为6~8cm且平整,无白折皱。

3. 复合土工膜焊接使用双轨焊接机,采用热焊接方法使PE膜相连的表面加热处理使之表面熔化,然后通过压力使之熔合成一体。

1)焊道搭接宽度:80~100mm;平面和垂直面的自然褶皱分别为:5%~8%;预留伸缩量:3%~5%;边角料剩余量:2%~5%。

2)热熔焊接工作温度280~300℃;行进速度2~3m/min;焊接形式为双轨焊接。3)破损部位修复方法,裁剪规格相同的材料,热熔粘补或采用专用土工膜胶密封。

4)焊道处无纺布的连接,膜两侧复合的土工布如在150g/㎡以下可采用热风焊枪焊接,150g/㎡以上采用手提式缝纫机缝合。

5)土工膜焊接机的小编提醒您,水下管口的密封止水,采用GB橡胶止水条密封,金属包扎并防腐处理。
