气压检测仪使用说明书
User’s Guide
土工膜焊接机检测设备-气压检测仪
气压检测仪是福州杰因特塑料焊接设备有限公司的主要产品之一,是一种用于土工膜焊接机施工的辅助配套检测设备,主要用于:双焊缝焊接施工中,焊缝的焊接质量的检测。

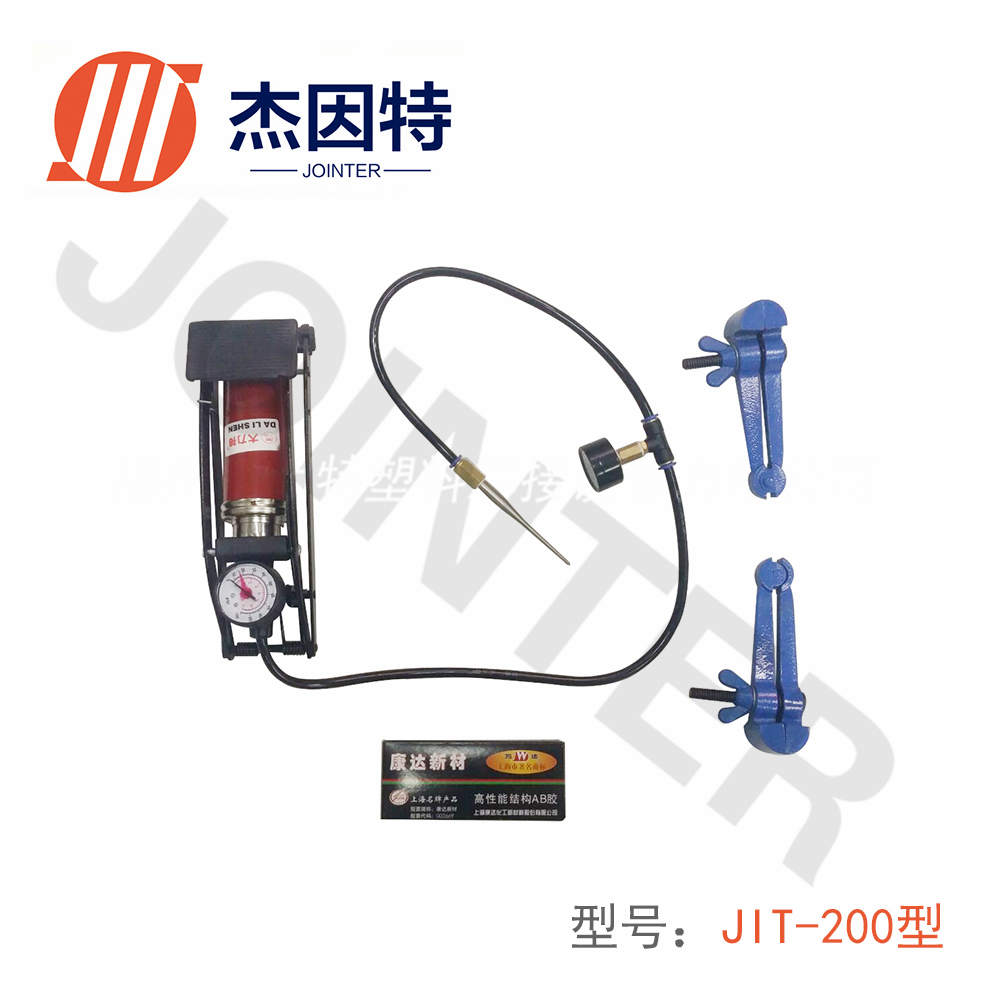

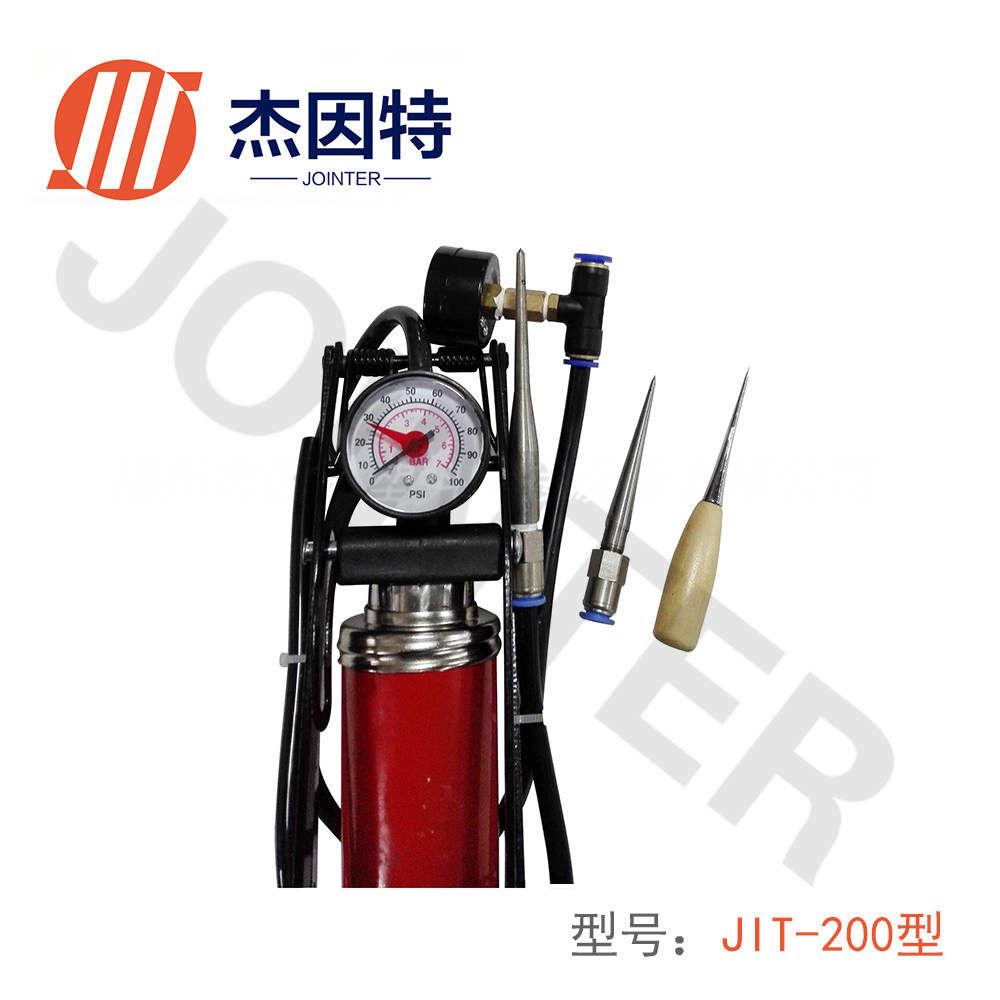

主要构成零部件:锥形针头、气压表、导管、脚踏式气泵、手虎钳等。
工作原理:在土工膜的两道焊缝中央空腔内充入一定压力的空气,保持若干时间后,如果压力表指针保持不变则表示两道焊缝质量可靠,已经将两片土工膜牢固地焊接在一起。
产品特点:体积小,结构简单,不锈钢锥形针头可反复多次使用,零配件替换方便快捷。
一、 土工膜焊接机技术参数
型 号:JIT200
名 称:气压检测仪
气压范围:0--0.6MPa
额定气压:0.2MPa
二、 土工膜焊接机产品操作步骤和说明
1、检查脚踏式充气泵的气管和气动接头是否牢固无松动无漏气,检查气针和气压表的气动接头是否牢固无松动无漏气;2、根据规范要求和施工单位要求,选取待焊接的焊缝段,将待检测部位擦拭干净,肉眼先检查焊缝是否有焊穿部位或者虚焊部位;
3、方法一:将待检测的焊缝段两端,对折起,用手虎钳夹持紧,并用扳手加力拧紧,防止漏气;
4、方法二:使用挤出式焊枪,将待焊接的焊缝两端,吹熔化,并往焊缝中央的空腔中挤入焊料,直至焊料将焊缝中央空腔挤满,并确保不漏气,待冷却后待用。
5、选好扎针位置,如果膜材较薄,则直接将锥形针头以接近和膜材平行的方向,往焊缝中间空腔扎入;如果膜材较厚,手工扎针费劲,则使用热风焊枪将待扎针部位吹软,再将锥形针头以接近和膜材平行的方向,往焊缝中间空腔扎入;
6、注意,无论是使用哪一种方式扎针,当针头已经扎入焊缝空腔之后,请勿左右晃动针头,以免针头将土工膜的针眼挤开,造成针头和针眼间隙漏气。
7、踩踏脚踏式充气泵的踏板,往焊缝中央空腔内充气,直至气压表指针指到0.2MPa以上,观察气压表指针的读数;
8、如果针头和针眼间隙已经轻微漏气,漏气速度在可接受范围,并且观察气压表的指针回落速度是否等同于针头针眼间隙的漏气速度。如果等同,则说明焊缝本身不会漏气,焊接质量达到施工要求。如果指针回落速度明显快于针头针眼间隙的漏气速度,则表明焊缝存在其他漏气点,还需要再提高施工技术水平,并将漏气点堵上;
9、如果针头和针眼间隙已经明显漏气,漏气速度在不可接受范围,则需要用密封AB胶,将针头和针眼周围抹上,待胶水干了之后,再开始充气检测,并观察气压表的指针;
10、测试完成之后,拔出气针,擦拭并去除气针表面的残余胶水和其他杂质,以便下一次测试。
三、土工膜焊接机注意事项
1、气压检测仪应妥善保管,经常保持清洁。使用和搬运时不得激烈振动和碰撞,以免损坏仪器。
2、气压检测仪至高使用至压力表压力上限的3/4为宜,不可强制充满。为保持仪器的准确性应定期检查。
3、手虎钳没有夹紧或密封胶没有粘牢都会导致漏气,出现气压指针下降,从而影响焊接质量的判断。
四、土工膜焊接机装箱清单
1、高气压脚踏气泵 1只
2、气压检测仪 1套
3、专用锥子 1件
4、手虎钳 2件
5、密封胶 1粒
6、使用说明书 1份
