微波挂膜机

杰因特系列土工膜焊接机辅助设备-微波防水板挂膜机使用说明书

User’s Guide

福州杰因特塑料焊接设备有限公司

注意事项

1. 使用前请仔细阅读本说明书，并保留以备参考，以便正确使用本设备。

2. 注意危险，在拆开本设备时请确认已拔掉插头！非专业人员严禁拆机！

3. 不正确的使用本设备将造成火灾及烫伤！

4. 本设备上的电压（220V）必须与插头上主电压相同，供给电压不能超过本设备额定电压的±10%。

5. 基于对使用者保护的原则，请自行在电源处安装漏电及电量过载保护装置。

6. 焊接头长时间工作后会发烫，请勿触摸，谨防烫伤。

7. 请严防本设备进水受潮和粉尘堆积。

8. 操作时请专注。

9. 务必配套使用带金属网的专用型热熔垫片。

10.严禁用焊接头直接压着铁钉、刀片、钢筋等各种金属加热，极易烧毁电路板。

11.严禁用焊接头敲砸硬物。焊接头内有易碎零件。

12.严禁长时间空载加热、空载试机。

13.注意工作时长，建议每工作30分钟，关机休息5-10分钟，以便主机散热。

14.请勿碾压、拉扯、弯折焊接头电线。

一、 概述

新款微波挂膜机是我公司在超声波点焊机的基础上，引进国外先进技术，精心研制的一系列新型全数字式大功率可调频的微波防水板焊接机，属于第二代产品，其工作原理大幅国内同类产品，技术指标均达到或超过国内外同类产品。主要组件（CPU等电子元件、换能器、振幅杆等）均选用进口或国产名牌产品，性能稳定，寿命长，功率强劲；整机体积小，重量轻，结构合理，操作方便，调节简单，工作效率高，应用广泛，是隧道防水板挂膜施工的比较理想的施工设备。

手持式的焊接手柄，重量轻，外观漂亮大方；操作方便，无噪音，环保无污染；焊接时间短，效率高，效果精美；长达十米的带耐磨护套管的电线，保证足够大的施工半径；

主机体积小，重量轻，仅重5 Kg；操作方便，轻触式按键设计，每个按键各司其职，方便操作人员操作；充足的散热设计，大大延长主机寿命；手动扫频设计，能第1时间匹配上优化的工作频率。

适用的焊接材质：各种热塑性塑料HDPE、PP、PVDF、PVC、EVA等，尤其是隧道防水板比较能发挥其特点，大量应用于隧道防水板挂膜施工环节。

JIT-280微波防水板挂膜机的工作原理完全不同于普通的电磁炉形式的类似产品，它是通过CPU程序设计和硬件升级，将第1代产品的超声波频率升级成微波频率，并通过操作手柄约束发射，将特定的带金属丝的热熔垫片加热熔化，实现防水板表面无损化粘合。

二、 微波挂膜机技术参数

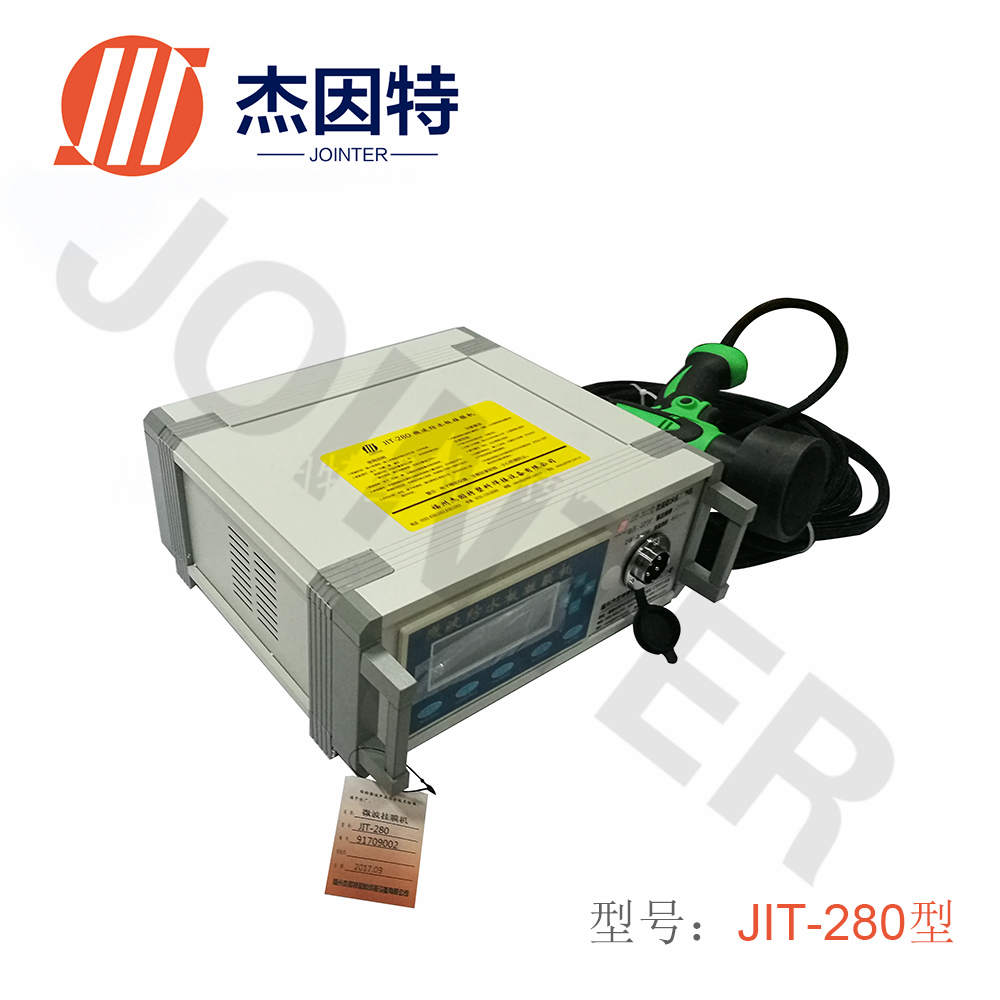

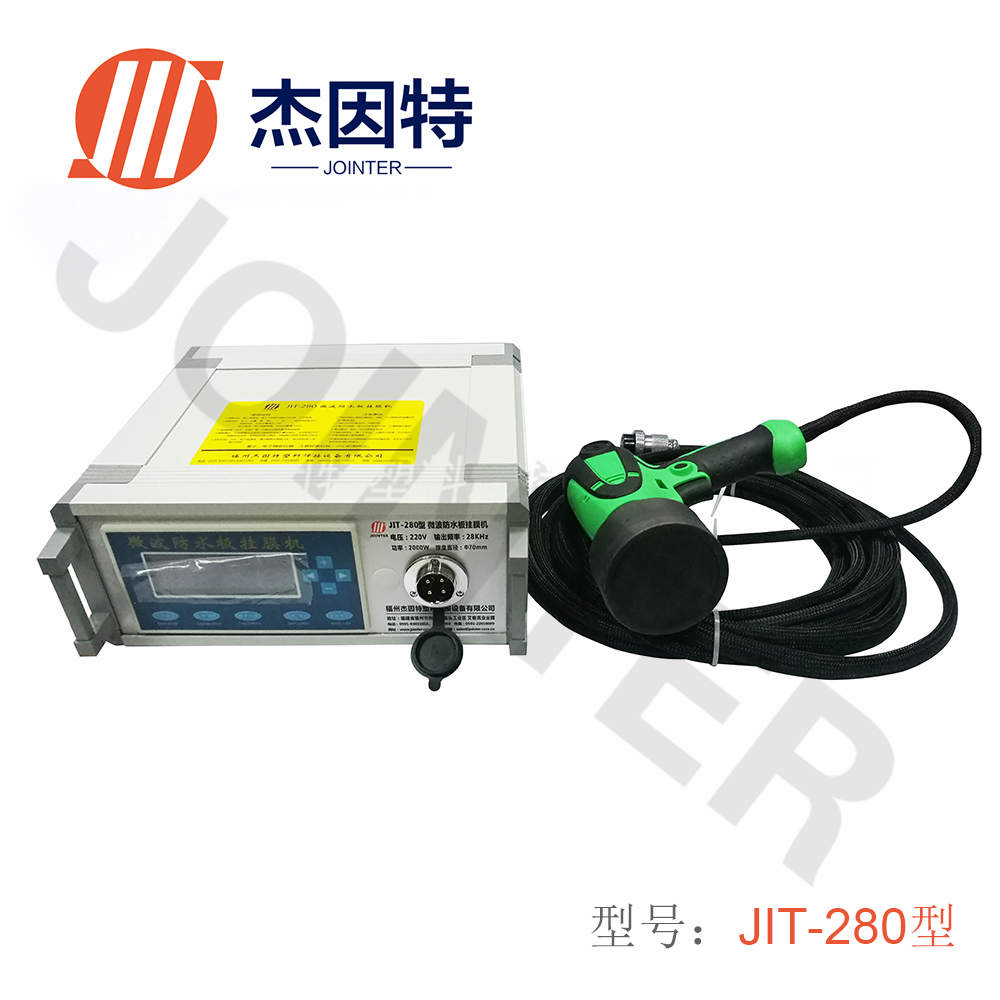

产品型号：JIT-280                 产品名称：微波防水板挂膜机

额定电压：220V/50Hz              额定功率：2000W

输出频率：28-56KHz               手柄款式：手持式型

焊盘直径：Φ70mm                  调频方式：手动扫频

电线长度：10m                     主机重量：5Kg

手柄重量：2Kg（含电线重量）

铝箱尺寸：640mm×380mm×180mm

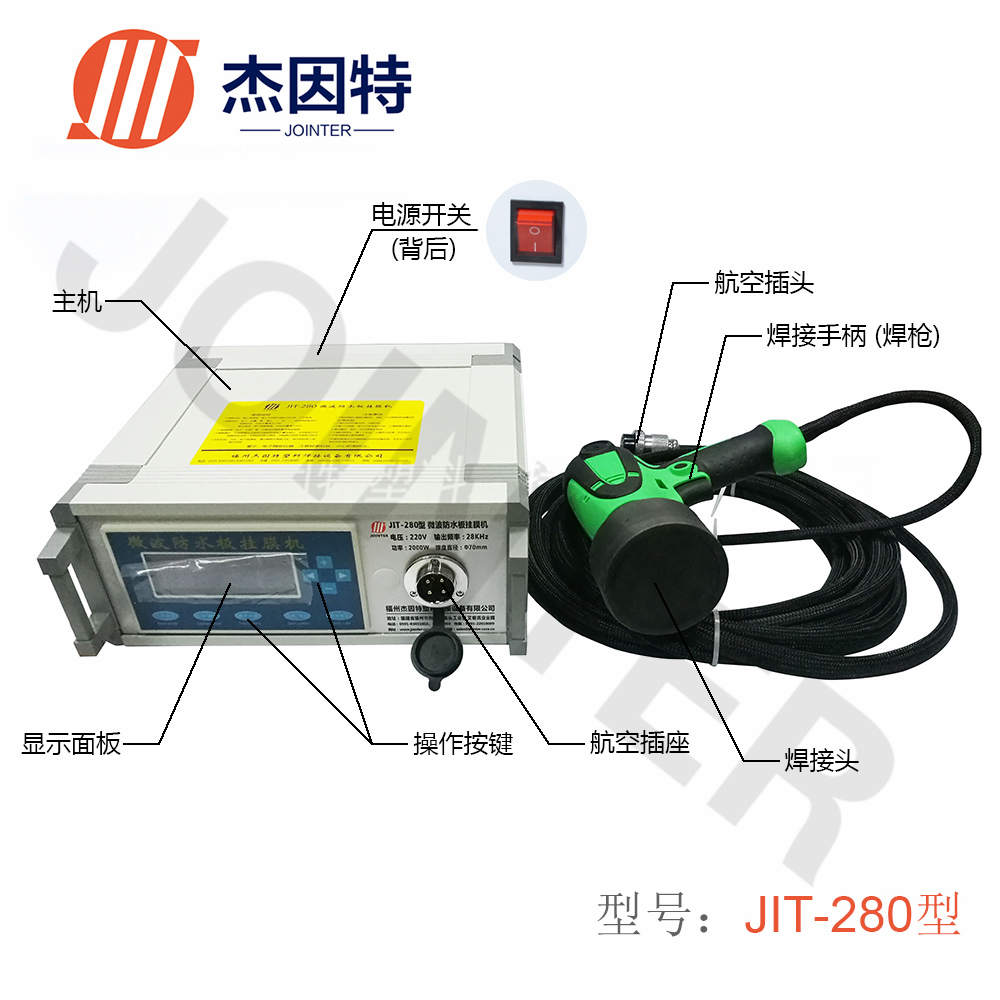

三、 微波挂膜机主要部件及名称

微波挂膜机面板说明：

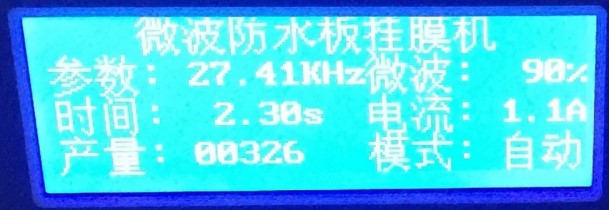

参数：工作频率； 微波：工作效能； 产量：操作计数；

时间：工作时长； 电流：工作时电流大小，用于监测工作状态；

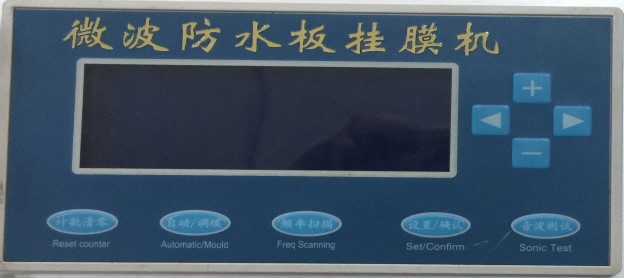

微波挂膜机按键说明：

“计数清零”：清零焊接操作的计数值；

“自动/调模”：非现场施工操作用按键，工厂调试技术员专用按键；

“频率扫描”：自动获得新比较准确的工作频率；

“设置/确认”：按下进入调整参数模式，再按下确认新参数；

“测试”手动模式检查焊接头是否能正常操作；

“+/-”：增加或者减少闪烁的可调节参数的数值；

“←/→”：选择需要调整的条目；

四、微波挂膜机操作方法

1. 预备阶段：插上主电源插头，装好手柄连接电线的航空插头，检查焊接头电线是否完整，打开主机背后的船型开关，开关指示灯亮起。

2.  调制阶段：第1步：请按“频率扫描”键，获得准确的工作频率；

第二步：检查显示屏上“时间”的数值，看是否需要调整（推荐“时间”设置值在1.0秒-2.0秒之间）。如需调整时长，按下“设置/确认”键，屏幕上“时间”的数值闪烁，再按“+/-”键增加或者减少数值；调整完毕，再次按下“设置/确认”键保存设置值。

第三步：检查显示屏上“微波”的数值，看是否需要调整（推荐“微波”设置值在55%-85%之间，微波数值好比汽车油门，虽然数值越大功率也越大，但长时间使用时尽量选用合适的小数值，以确保主机能及时散热）。如需调整，按下“设置/确认”键，屏幕上“微波”的数值闪烁，再按“+/-”键增加或者减少数值；调整完毕，再次按下“设置/确认”键保存设置值。

3.   工作阶段：操作助手铺设好防水板，将待焊接部位和预埋的热熔垫片压紧，（热熔垫片要选用带金属网的新型的热熔垫片，或者人工方式在旧款热熔垫片上垫入金属网，否则无法焊接操作）。再将手持式焊接头顶紧待焊接部位，扣动扳机，这时焊接头发出微波；操作者向焊接头和热熔垫片施加一定的压力，压力大小需要操作者人为掌握。（压力太大会造成焊接点焊穿；压力太小会造成虚焊）。当焊接时长结束后，微波自动停止。

然后，检测焊点是否牢固，有没焊穿或者虚焊。如果有，立即在原位补焊；如果焊点牢固，则进入下一个焊点，重复焊接操作。注意：每工作30分钟，关机休息5-10分钟，以便主机散热。

4.    焊接完毕：擦拭干净焊接头表面和电源线，小心取下航空插头，收拾好电线，将机器原样装箱，妥善保管好机器。

2. 注意：焊接头内有易碎零件，严禁将焊接工具头用于敲击、撬动硬物等非正常操作！ 严禁自行拆卸焊接头！严禁直接对金属加热！严禁长时间空载试机！

五、 微波挂膜机产品保修

1. 本设备自发货之日起：主机保修期为六个月，焊接头保修一个月。焊接头如有敲砸破损、人为拆开、大电流烧毁等等非正常情况的，无法保修。

2. 用户收到机器后应立即检查机器是否完好，二日内若无回音，视为完整，通过验收。

3. 对于下列情况造成的损坏，不予保修：

a) 用户没有及时向本公司报告产品使用中遇到的问题或者没有按照要求及时采取措施导致严重损坏的；

b) 用户故意损坏或过载使用的；

c) 用户未经制造商许可擅自进行拆卸、维修保养工作的；

d) 用户未经制造商许可自行改装或加装附件的；

e) 用户未按说明书上的规定进行操作的；

f) 焊接头非本公司售出的产品，不匹配造成故障的。

4. 正常的磨损和损耗不予保修。

5. 不可抗拒力（雷击、洪水、火灾、意外事件等非制造商的原因）所导致的损坏，不作保修承诺。

6. 上诉所列各条款，保修期过后，自行失效。

六、 维修与服务

1. 本公司负责对售出的产品进行维修和保修。

2. 本公司可向客户提供技术培训。

3. 解释权归本公司所有。

七、常见故障及排除：
