真空检测仪JIT210使用说明书

  User’s  Guide

       福州杰因特塑料焊接设备有限公司真空检测仪设备

真空检测仪设备是福州杰因特塑料焊接设备有限公司的主要产品之一，是一种用于土工膜施工的辅助配套检测设备，主要用于：在平面型施工场地环境中，无法用充气检测法来检测焊接质量的部位，或者使用焊条补缺补漏后的部位，焊接质量和焊接效果的检测，以及漏气点的精确定位。

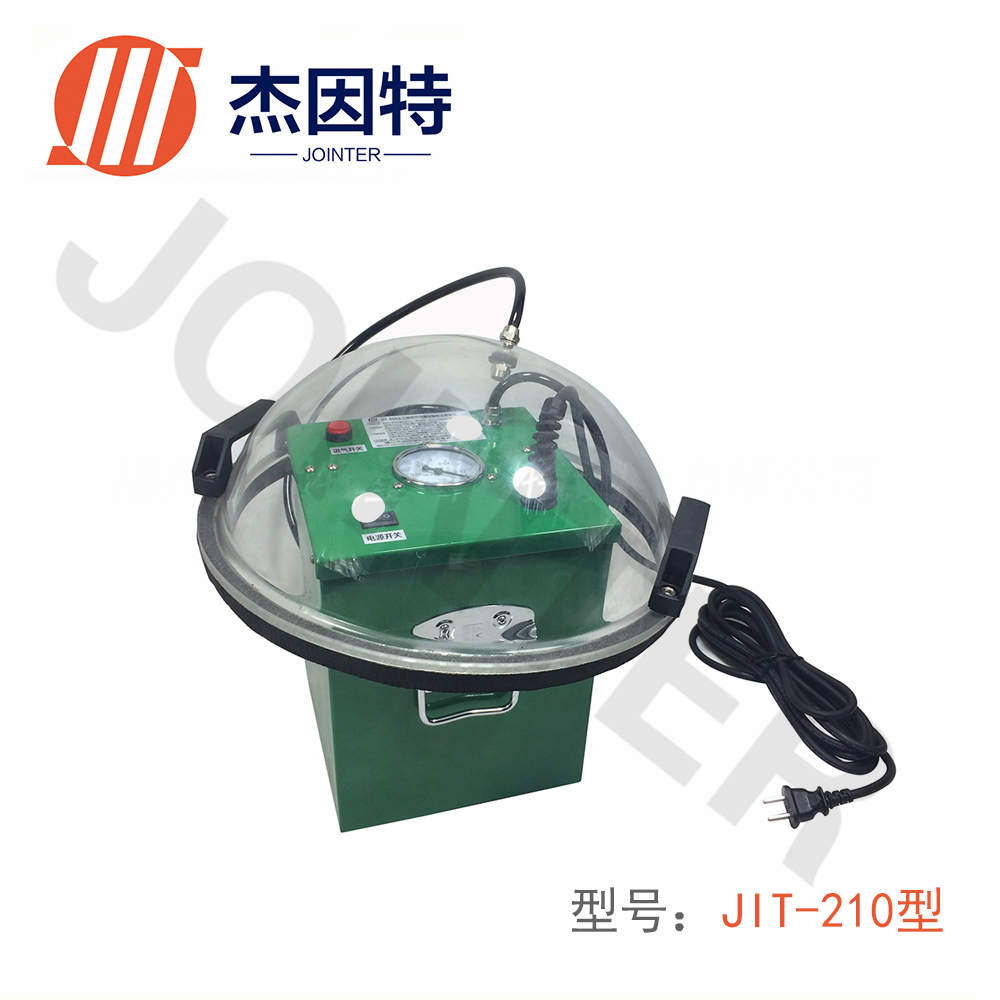

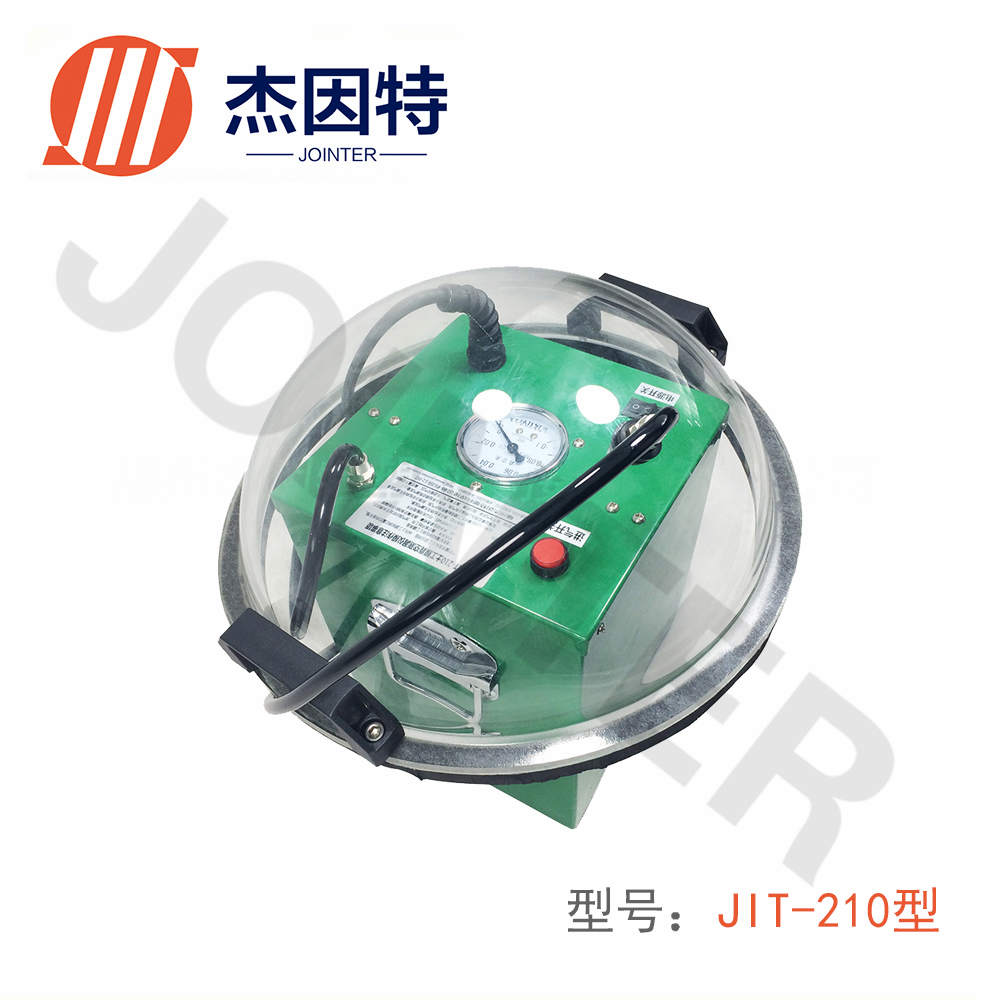

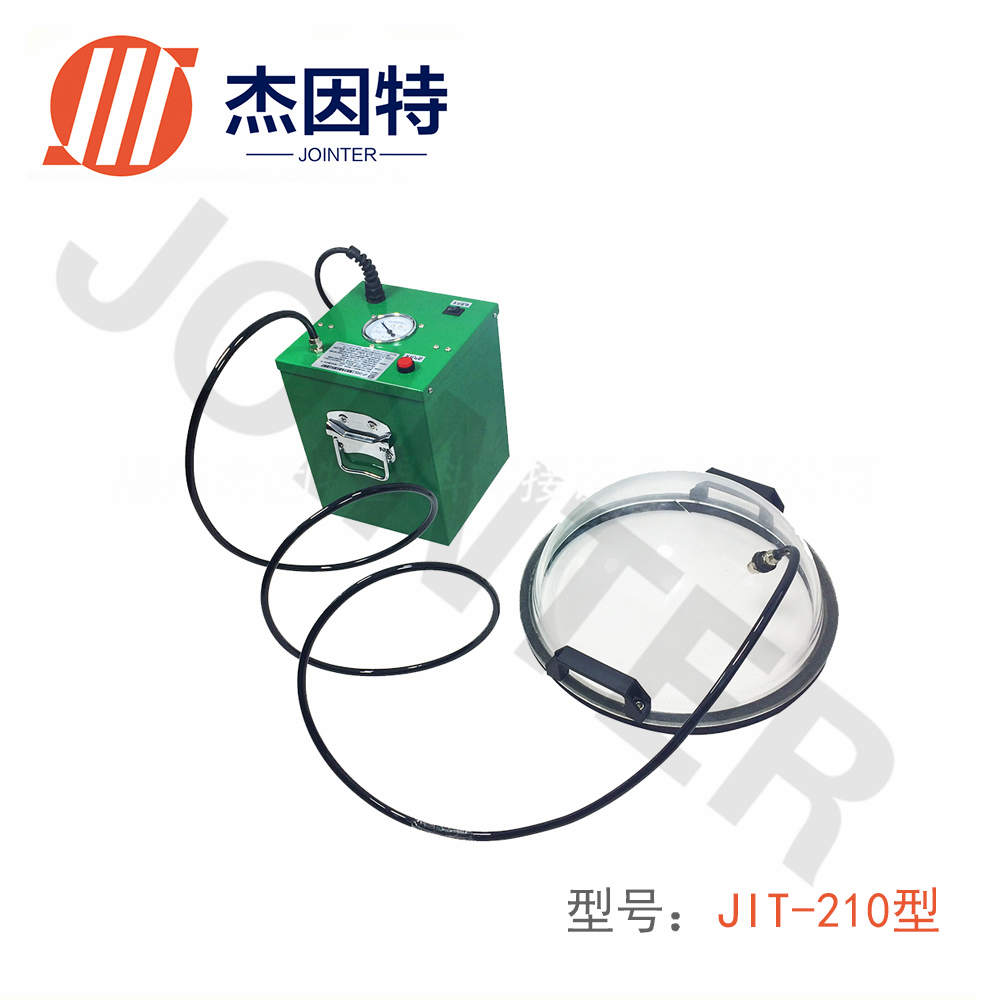

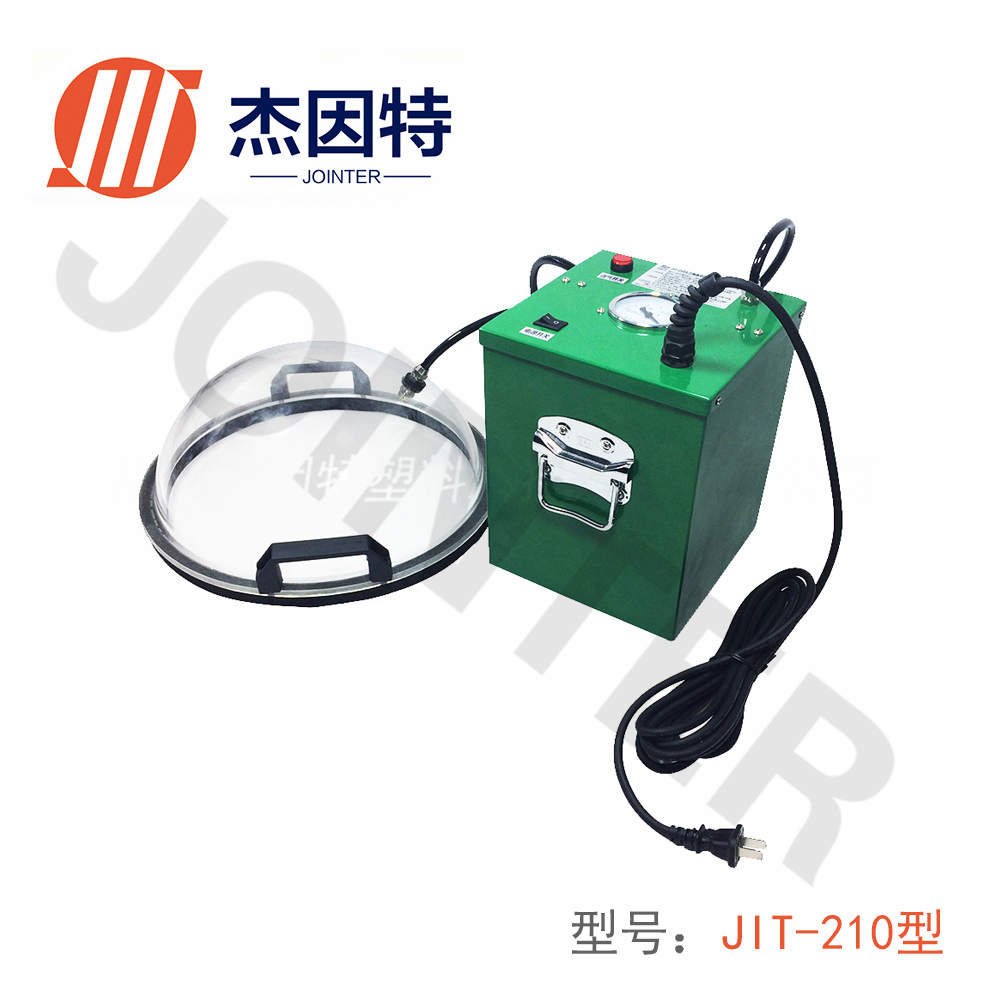

真空检测仪设备主要构成零部件：半球透明罩、真空泵、机箱、真空操作系统等

真空检测仪设备工作原理：启动真空泵，将半球透明罩盖在需要检测的土工膜上，抽出罩内空气之后，关闭开关，持续若干时间之后，真空表指针稳定，表面无漏气点，检测部位符合焊接要求。或者将待检测部位涂上肥皂水，将半球罩盖在待检测的部位上，观察肥皂水的冒泡情况，如果焊缝点出现吹泡现象，则表面该点有漏气现象。

真空检测仪设备产品特点：适用于焊条修补过的焊点检测，抽真空快，真空度高，噪音小，轻巧便携，坚固耐用，安全可靠，能快速找到很小的漏气点。

一、 技术参数

二、真空检测仪设备 产品操作步骤和说明

1、检查真空罩的气管和气动接头是否牢固无松动，检查主机箱气动接头是否牢固无松动；

2、将待检测部位擦拭干净，表面涂抹上肥皂水；

3、插上电源插头，打开电源开关，真空泵开始工作；

4、将半球透明罩盖在待检测部位，适当用力压紧，观察真空表指针是否开始摆动；半球透明罩边缘出现少量进气吹泡现象属于正常现象，如果边缘进气严重，可用橡皮泥、面团之类的柔软易变形物体填塞缝隙。

5、当真空表指针摆动到标准规定的刻度值时，如果持续若干秒之后，半球透明罩内检测部位没有气泡产生，说明检测点无漏气现象，检测合格。如果有气泡产生，说明该点有漏气现象，需重新挤焊，再次检测。

6、按下机箱面板上进气开关，开关灯亮起，半球透明罩内负压清零，半球透明罩可移开；

7、再次移动到下一个检测点，重复以上步骤；

8、测试完成后，将半球透明罩拿起，擦拭干净密封条和罩子，关闭进气开关，关闭电源开关，再收入工具箱内。
