JIT-760型防水卷材焊接机

使用前说明

1.使用前请仔细阅读本说明书，以便正确使用本设备，并保留以备参考。

2.在拆开焊机时，请确保已拔掉插头，以免被暴露在外面的电线或机器内部的元件所伤。

3.请用带接地的三芯电源线、插座（大于25A容量插座、对应焊接机上插头L相接火线，N相接零线，╧相接接地保护线），切勿擅改插头。

4.为保证焊接质量，请派专人操作使用。

5.不当的操作会因温度过高而引起火灾或者爆炸，请勿靠近易燃物质和爆炸性气体。

6.焊机工作过程中，不要触碰热管和焊嘴，以免被烫伤。不要将热气流方向对准人或动物。

7.为确保使用者的安全和设备可靠运行，电源请安装稳压设备和漏电保护器。

8.不要在潮湿或者泥泞的施工环境中操作，以免焊机进水，损坏。

9.因本厂产品不断改进，如有变动，恕不另行通知。

一、概述

Jointer系列防水卷材焊接机是福州杰因特塑料焊接设备有限公司与科研院所联合研制的新一代土工膜、防水卷材自动爬行焊接产品，满足了土工膜、防水卷材在现代社会各个工程领域不断拓展的应用需求。

该焊机采用先进的热风加热技术，操作简单，性能稳定，整机功率大、焊接速度快、焊接效果好，适用于PVC、TPO、EPDM、CPE等高分子防水卷材的屋面防水焊接施工。温度控制部分采用自动恒温PID控制，控制精度高，温度波动小，速度控制部分采用脉宽调制（PWM）自动稳压稳速电路，直流伺服电机驱动，输出力矩大，行走平稳，在路面负载发生变化时能保持速度恒定。

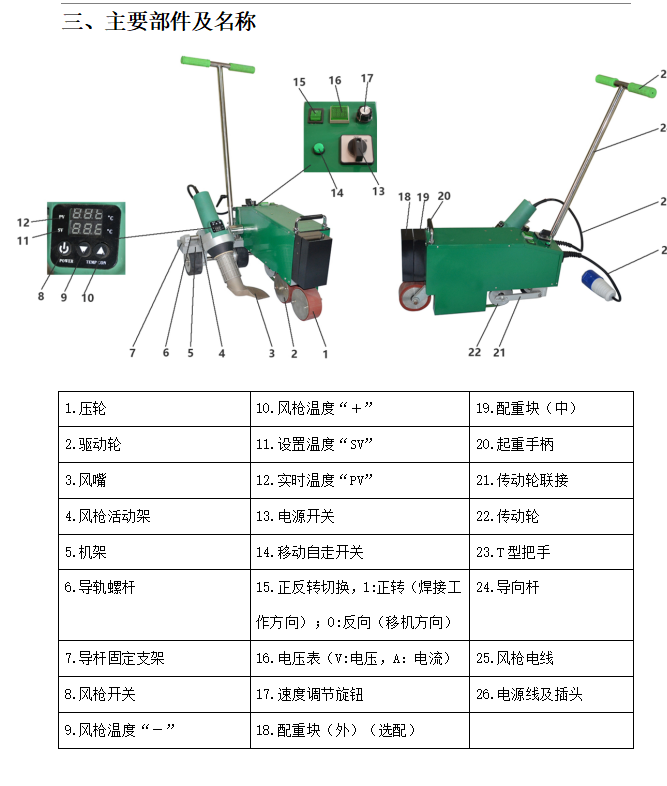

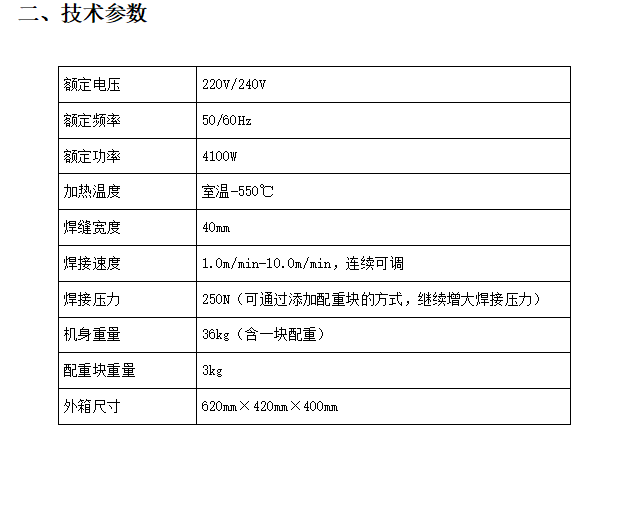

四、操作说明及注意事项

（1）正式焊接施工之前，必须要进行试焊，以便确定合适的工作温度、速度和配重；以及准确的膜边引导轮的左右位置。

（2）要使用足够容量的插座和导线，要确保准确的工作电压，否则会影响电路用电安全！

（3）要有正确的接地和漏电保护装置，要有安全电源电箱，以确保操作人员的用电安全！

（4）正式焊接施工时，要先检查焊嘴和压轮的位置，以免出现不对位等异常情况，影响焊接效果。

（5）插上电源，将电源开关开关拨到“ON”位置，再长按风枪枪身面板上的开机键一秒钟，风枪直接开始通电吹风预热，检查并确保“冷风控制开关”的灯是处于灭灯状态，进入预热阶段。注意：预热阶段，风枪应处于抬升的固定位置，并且要确保出风口周围没有易燃物品，风口气流方向不能对着人，否则会造成人员烫伤事故！

（6）通过按动风枪枪身面板上的按键开关“温度+”、“温度-”来调节风枪出风口的温度。单次快速按动按键一下，数值变动一次；一直按着按键不放，数值进入快速连续变化模式。设定温度的值在显示屏上的“设定温度SV”栏中显示；风枪的出风温度在“实测温度PV”栏中显示。

（7）通过速度调节旋钮来调节电机的行走速度。旋钮从刻度0（最低速）~刻度9（最高速）之间任意调节；

（8）按下“移机自走开关”，该开关的灯亮起，机器进入自走移机模式，再利用正反转选择的船型开关，操作人员牵动手柄，即可引导机器进入起始操作的位置；到达预定位置后，再次按下“移机自走开关”，该开关灯灭，机器进入了焊接工作的待机模式。并在确保正反转船型开关处于正转的情况下，当风枪被插入预定工作位置时，会触发行走开关，机器就能按设定速度来行走。（备注：也可以不使用“移机自走开关”来移机，只需操作人员往下用力压动T型把手，将机器驱动轮和压膜轮一侧抬离地面，即可牵引机器移动到所需预定位置。）

（9）在待机位置上，检查两片膜的拼搭是否符合工程所需的相对位置，以确保在直线行走的方向上，能正确焊接两片膜片。

（10）用辅助钢板，将风嘴初始塞入位置的上膜略微顶起，以便风嘴顺利塞入。扣动风枪限位扳机，将风枪风嘴塞入工作位置，本机进入自动工作模式。（注意：风嘴塞入动作要准确迅速快捷，防止因动作慢而将底膜的膜面烤焦。）

（11）焊机自动行走的工作模式下，操作人员要观察膜边引导轮的位置，微调本机的压轮位置，根据机器的引导射灯的光线，并通过手柄来微调引导机器的行进方向。

（12）当焊机走出焊缝末端时，扣动风枪的限位扳机，将风枪向外平移，并旋转至高位定位待机点。按动“移机自走开关”，就可牵引移开焊接。

（13）焊接工作结束时，长按风枪面板上的“POWER”按键，风枪自动进入强制冷风冷却的状态。这样就能在无需再次调节设定温度的情况下，自动冷却风枪的加热芯，既能延长加热芯的使用寿命，又能减少操作人员的温度调节步骤，减少下次开机操作时的温度设定调节出错概率。当“实测温度”值降至一百度以内的安全温度之后，再关闭电源开关。

（14）焊接工程结束时，要及时清洁风枪的风嘴和进风口。手柄拆下之后，装箱存放和运输。

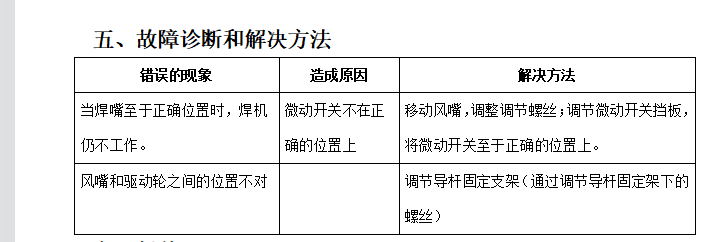

五、故障诊断和解决方法

错误的现象造成原因解决方法

当焊嘴至于正确位置时，焊机仍不工作。微动开关不在正确的位置上移动风嘴，调整调节螺丝；调节微动开关挡板，将微动开关至于正确的位置上。

风嘴和驱动轮之间的位置不对调节导杆固定支架（通过调节导杆固定架下的螺丝）

六、保养

（1）本机不使用时，须将整机清理干净，放在干燥的地方。

（2）使用钢刷来清洁风嘴。

（3）定时用毛刷清洁风枪进风口（进风口位于风枪末端过滤网处）。
