福州土工膜焊接机施工工艺流程

福州土工膜焊接机施工工艺流程

福州土工膜焊接机施工流程为：铺设复合土工膜→用洁净抹布整理接头处→预热土工膜焊接机→进行接头焊接→接头维护→进行检测。

1、铺设复合土工膜

取复合土工膜，铺设在地面上，搭接宽度不小于10厘米，布用手提式缝纫机缝合好。铺设地面要确保无尖利物质，以防刺破复合土工膜。

2、整理接头

福州土工膜焊接机土工膜焊接前，对搭接的200mm范围内的膜面用洁净的抹布整理接头，尘土、泥土、油污等杂物整理洁净，水汽用吹风机吹干，坚持焊接面清洁枯燥，确保焊接接头处无其他物质，以确保焊接的正确性。

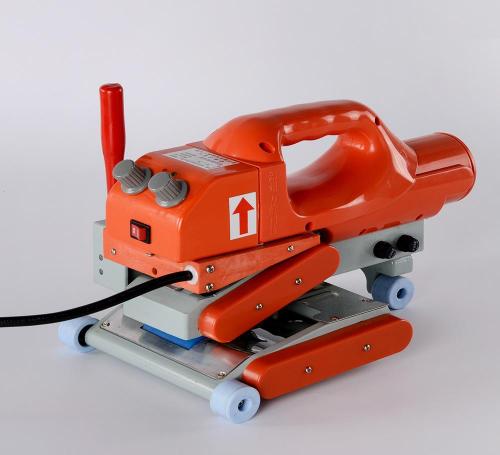

3、福州土工膜焊接机预热

土工膜焊接前，先对土工膜焊接机进行预热处理，预热至260-350摄氏度，并且要确保土工膜焊接机温度的稳定性，到达温度后在进行焊接。

4、接头焊接

选用福州土工膜焊接机双焊缝焊接，土工膜焊接机双焊缝宽度为2×10mm，搭接宽度不小于100mm。将复合土工膜压茬80-100mm，然后将中心的膜放入福州土工膜焊接机的夹具里边，然后根据焊缝外观质量来观测焊缝质量，再调整土工膜焊接机的行走速度，开始实验行走速度控制在1m/min ～2m/min、2m/min ～3m/min及3m/min ～4m/min，反复几回进行调整土工膜焊接机的温度和行走速度，做好实验记载，并确保土工膜焊缝抗拉强度不低于母材值。

5、接头的维护

在焊接过程中和焊接后2h内，焊接面不得承受任何拉力，禁止焊接面发生错动。

6、焊缝的检测

焊缝焊完之后，要对土工膜焊缝进行外观目测查看，土工膜焊接机焊缝应均匀、平直，无漏焊、虚焊、烫伤、褶皱、空泛。然后对每条土工膜焊缝进行充气查验。将待测段两头封死，刺进气（带压力表）充气0.25Mpa坚持3分钟后，压力表显现的数值不低于0.24Mpa时方为合格。如果本条焊缝呈现降压不满足要求时，如肉眼不能辨认漏气部位，则选用热吹风焊枪进行焊接，逐一试压。
